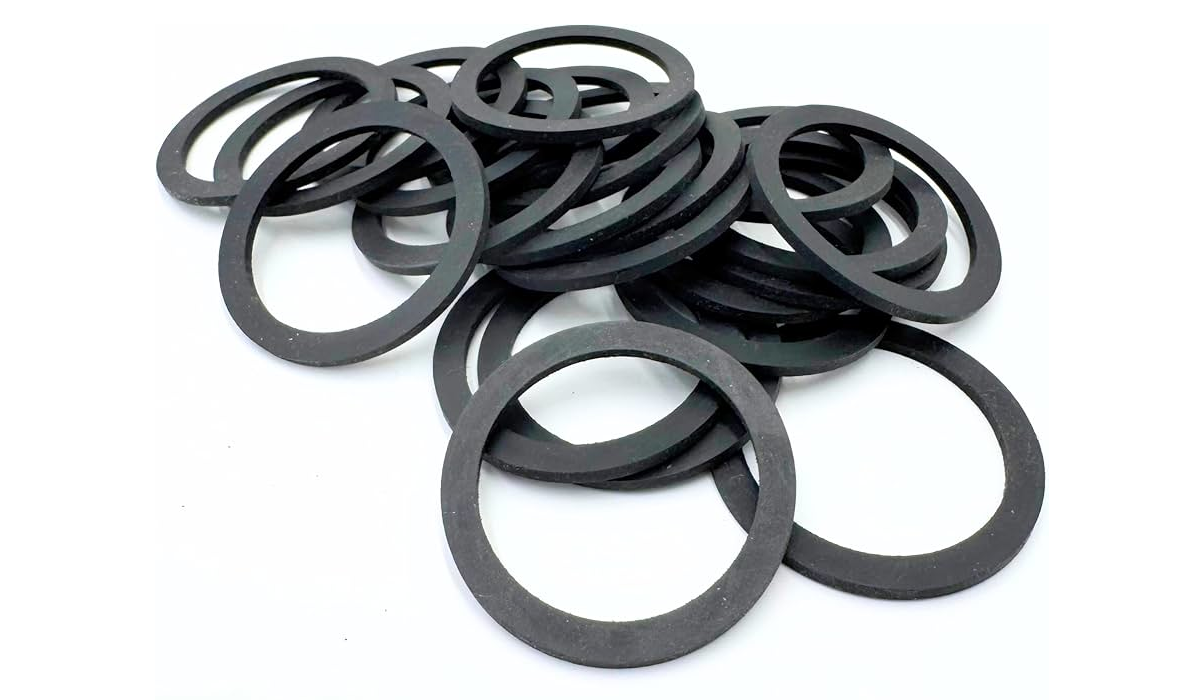

JUNTAS DE GOMA

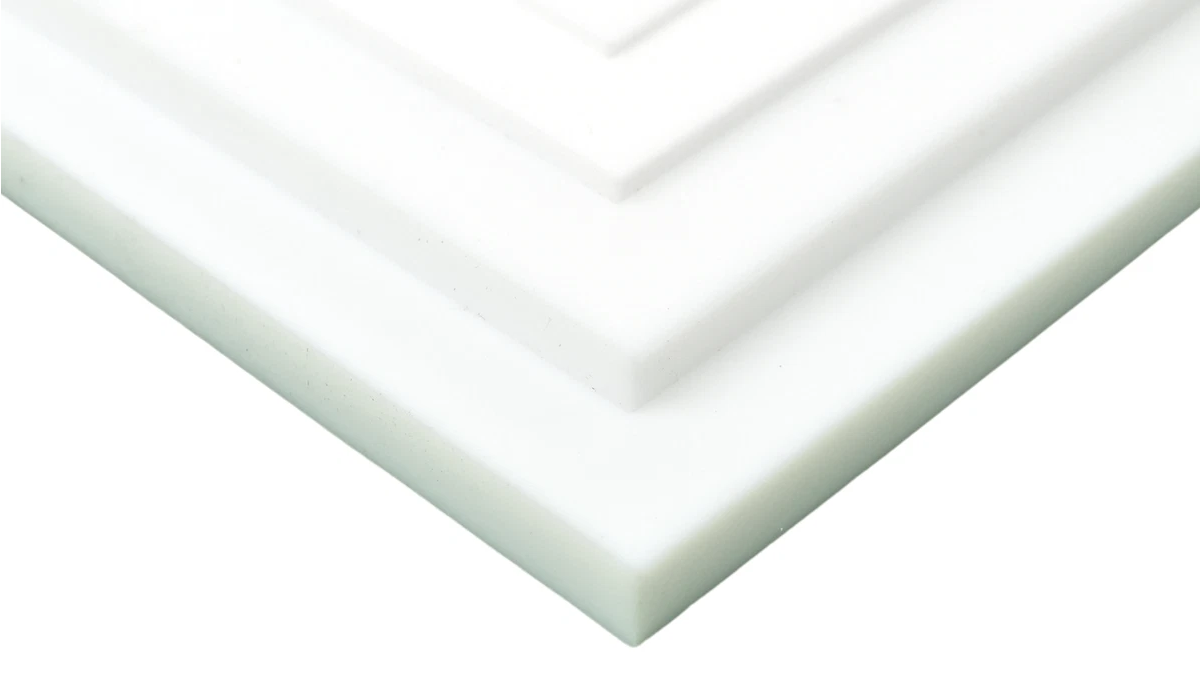

PTFE
Las juntas planas (A1) no metálicas pueden ser fabricadas en diversos materiales: juntas de cartón o de fibra con aglomerantes orgánicos o elastoméricos, de aramida, de goma, etcétera, existiendo una enorme variedad de materiales que podrían utilizarse.
Dependiendo del formato comercial de los materiales, para tamaños que excedan dicho formato, las juntas se suministran en sectores.
Como regla general, elegiremos preferentemente juntas delgadas en vez de juntas de más espesor, ya que las juntas delgadas requieren un acabado superficial más fino que las gruesas. El espesor habitual de las juntas es de 1.5, 2 y 3 mm.
La correcta elección del material de junta a emplear deberá ser efectuada según las condiciones de servicio de la instalación. Por lo general, este tipo de juntas se suelen emplear en servicios generales o en líneas de piping cuyas exigencias de presión y/o temperatura no son elevadas. Para ciclos de temperatura y/o presión o servicios exigentes, es aconsejable emplear otro tipo de juntas.
Presión superficial

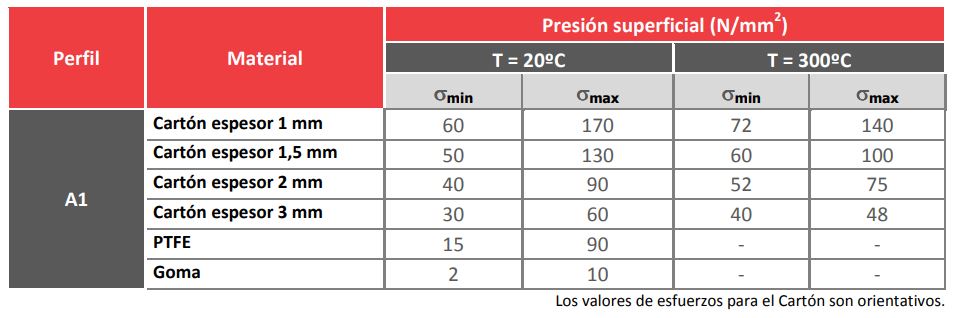

El cuadro de esfuerzos mínimos σmin (cierre de junta) y σmax máximo (límite de rotura) para las juntas no metálicas tipo A1 se presenta a continuación:
Juntas planas de grafito – Rivatherm®
Las juntas planas A1 de grafito “Rivatherm” constituyen una buena alternativa para sustituir las típicas juntas de cartón de amianto, trabajando correctamente en los casos en los que las juntas de cartón comprimido libre de amianto empiezan a fallar por excesiva temperatura.
Propiedades del material “Rivatherm”:
– Bajo contenido en cloruros y sulfuros, sin ferrita
– Alta resistencia química.
– Extraordinaria resistencia a la Tº: -200 º C a +550ºC
– Gran compresibilidad (hasta el 50 %)
– Excelente estabilidad a la presión (Hasta 45 N/mm2)
– Muy alta estanqueidad (Menor que 0,2 ml/min)
– Buena estabilidad dimensional
– Fácil montaje y desmontaje

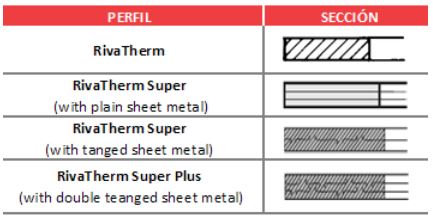

El material de juntas “RivaTherm-Super” está compuesto de varias capas de grafito químicamente puro y de una finísima chapa soporte metálica, que puede ser lisa (esp. 0,05 mm) ó perforadas (0, 1 mm) en calidad AISI-316. Las capas de grafito tienen normalmente un espesor de 0,5 mm, con un peso específico de 0,7 g/cm3.
Debido su alta compresibilidad, el material “Rivatherm” se amolda extraordinariamente bien a las superficies a hermetizar, pudiendo compensar las micro-estructuras de las caras de asiento de las bridas, debido a su blanda superficie exterior, ya que su constitución en forma de sandwich de finas capas de grafito y metálicas ordenadas alternadamente, permiten un excelente nivelado.
En el nivel del índice de fugas influye sustancialmente el medio y la carga de apriete aplicada. Una junta puede tener una elevada estanqueidad a los líquidos, y no obstante mostrar cierta permeabilidad a los gases. Esto depende de las condiciones de los pequeños canales de porosidad del material de junta y del estado superficial de las caras de asiento de bridas.
Su sobresaliente estanqueidad ha quedado acreditada mediante ensayos.
A este respecto, el ensayo según DIN3635 Aptdo. 6 llevó a la concesión del nº de registro DVGWG86. Ole 079 y G87. Ole 079 para RivaTherm-Super2E2 ó 1,5A1. Por ejemplo, con 32 N/mm2 y 40 bar (N2) – y después de su depósito en un líquido de prueba con una humedad relativa del aire del 50% – resultó un índice de microfugas de gas de solamente 0,2 ml/min.

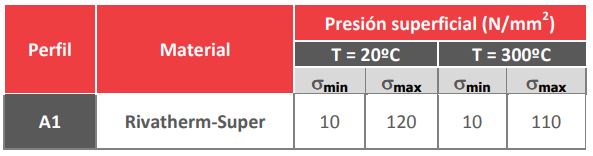

“Rivatherm-Super” goza de unas excelentes propiedades de cierre rápido a nivel de estanqueidad, pudiendo alcanzar rápidamente la hermeticidad, teniendo en cuenta las condiciones de servicio de la instalación. El cuadro de esfuerzos mínimos σmin (cierre de junta) y σmax máximo (límite de rotura) para las juntas de grafito se presenta a continuación.
RivaTherm Super:
- Pureza > 99% o > 99.85%
Rango de temperaturas: desde – 200°C hasta + 550°C
RivaTherm Super Plus:
- Pureza 99%
- Rango de temperatura: desde – 200°C hasta 550°C
